УК «Гранит» - новая система управления главными электроприводами экскаваторов

ОСНОВНЫЕ ПРЕИМУЩЕСТВА

ЭКСПЛУАТАЦИОННЫЕ ДОСТОИНСТВА

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ ПИТАЮЩЕЙ ЦЕПИ

СОСТАВ И КОМПЛЕКТНОСТЬ ПОСТАВКИ

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ПРИ МОНТАЖЕ

РЕАЛИЗОВАННЫЕ ПРОЕКТЫ

РЕЗУЛЬТАТЫ ЭКСПЛУАТАЦИИ

ТЕХНИЧЕСКИЙ РАЗДЕЛ

Устройство комплектное «Гранит» - система управления главными электроприводами одноковшовых карьерных экскаваторов с ёмкостью ковша от 8 до 18 куб.м.

«Гранит» - система управления нового поколения, построенная по принципу «Транзисторный преобразователь – двигатель» (ТрП – Д) вместо старой схемы «Генератор – двигатель» (Г – Д).

Главная особенность новой системы управления – она позволяет экскаватору устойчиво и эффективно работать даже на сетях с ограниченной мощностью («слабых»).

Основные преимущества УК "Гранит":

Якорь 1

Двукратное снижение нагрузки на питающую сеть по сравнению с системой Г – Д. Это позволяет заказчику установить на линию экскаваторы с большей кубатурой ковша или большее количество экскаваторов с той же кубатурой.
Высокая экономичность. Это позволяет заказчику экономить электроэнергии до 2 500 000 рублей в год без снижения производительности.
«Гранит» не создаёт помех и не чувствителен к колебаниям параметров сети. Это позволяет заказчику эксплуатировать на одной линии экскаваторы, оснащенные «Гранитом», вместе с другим электрооборудованием.

Эксплуатационные достоинства УК "Гранит":

Якорь 2

повышенное качество переходных процессов по возмущающему воздействию, что приводит к существенному снижению ударных нагрузок на механические узлы экскаватора;
исключение проблем, связанных с запуском и выпадением из синхронизма синхронного двигателя электромашинного преобразователя;
существенное снижение температуры в машинном отделении экскаватора;
существенное снижение вибрации и рабочего шума экскаватора при работе;
наличие гибкой структуры системы управления с возможностью функционального расширения и обновления программного обеспечения;
контроль и настройки характеристик электроприводов с помощью ноутбука со специальным программным обеспечением;
использование световой, текстовой и голосовой информации о возникших неисправностях и предупреждения аварийных ситуаций;
модульное построение системы с глубокой самодиагностикой и, как следствие - локализацией неисправного узла, что существенно снижает время простоя экскаватора при замене неисправного узла;
в состав устройства входит полный комплект запасных модулей для оперативного восстановления работоспособности системы;
запуск экскаватора не перегружает питающую сеть и производится с кресла машиниста-оператора одной кнопкой;
работа электроприводов с номинальными параметрами при длительных отклонениях напряжения в питающей сети от +10 до -30% номинального значения, устойчивая работа на «слабых» сетях.

УК «Гранит» можно использовать как для оснащения новых экскаваторов производства Ижорского завода и «Уралмаша», так и для модернизации электрооборудования эксплуатируемых экскаваторов (при этом в главных приводах без изменений используются электродвигатели постоянного тока).

Технические характеристики УК "Гранит":

Якорь 3

Вид климатического исполнения

УХЛ 2 по ГОСТ 15150-69

Диапазон рабочих температур

от минус 40 °С до плюс 45 °С

Относительная влажность воздуха, %

80 % (при температуре + 25 °С)

Степень защиты составных частей устройства

не ниже IP21 по ГОСТ 14254-96

Допустимая высота эксплуатации над уровнем моря, м

2000

Режим работы устройства

повторно-кратковременный, тяжелый (ПВ>80%)

Наработка на отказ, часов

не менее 8000

Средний срок службы до списания (долговечность), лет

не менее 10

Габаритные размеры, мм

в зависимости от комплектности поставки

Масса, кг

в зависимости от комплектности поставки

Характеристики питающей сети и цепей питания УК "Гранит":

Якорь 4

Напряжение питающей сети, В

6000

Отклонение питающего напряжения, %

от плюс 10% до минус 30%

Число фаз питающей сети

3, с изолированной нейтралью

Допустимый провал питающего напряжения, %

до 100%, продолжительностью до половины периода питающей сети

Частота питающей сети, Гц

Отклонение частоты питающего напряжения, %

± 3%

Несинусоидальность формы питающего напряжения, %

не более 10%

Напряжение питания реверсивных выпрямителей, В

380 / 660 (в зависимости от исполнения)

Напряжение звена постоянного тока, В

800 / 1000 (в зависимости от исполнения)

Состав и комплектность поставки УК "Гранит":

Якорь 5

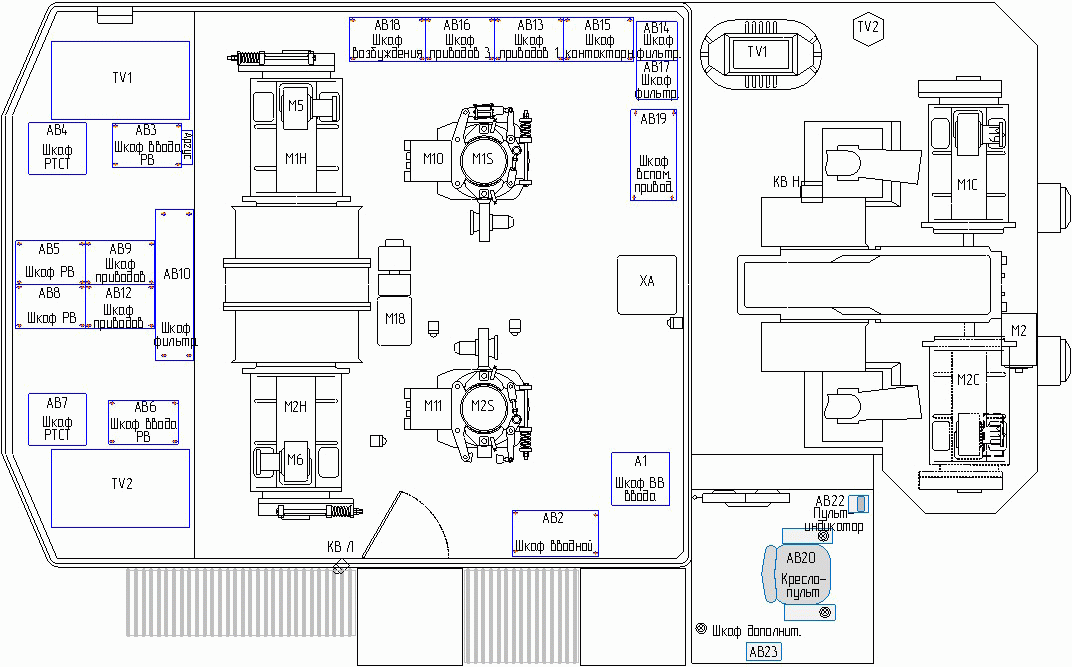

Устройство состоит из комплекта силовых трансформаторов, шкафов и системы их вентиляции. Количество и номенклатура оборудования приведены здесь. Основной объем оборудования размещается в машинном отделении экскаватора, кроме кресло-пульта, пульта-индикатора и шкафа управления, которые размещены в кабине машиниста. План размещения оборудования в машинном зале ЭКГ-10 (ЭКГ-8) приведен на рисунке ниже.

Примеры (фото) размещения оборудования УК «Гранит» в машинном зале ЭКГ-10 можно посмотреть здесь.

Базовый состав поставки устройства включает в себя:

комплект силовых трансформаторов (6кВ/380В, 380/110В);
шкафы с электронными и коммутационными устройствами, кресло-пульт управления экскаватором;
комплект в/в кабельной продукции для присоединения силовых трансформаторов к в/в ячейке ;
комплект н/в кабельной продукции и жгутов, необходимых для соединения составных частей устройства;
эксплуатационную документацию в объеме, достаточном для эксплуатации и ремонта устройства силами технического персонала заказчика;
ноутбук для проведения диагностики, наладки, изменения конфигурации (перепрограммирования) системы;
комплект воздуховодов и вентиляторов системы охлаждения шкафов;
комплект подставок под шкафное оборудование и силовые трансформаторы;
комплект запасного имущества и принадлежностей (ЗИП).

Базовый состав устройства может быть расширен по условиям договора (контракта) изменением типов и комплектности поставки электрооборудования.

В комплект поставки устройства расширенного состава могут дополнительно поставляться, к примеру:

ячейка высоковольтного ввода (например – ЯВВ-3-6-250);
комплект шкафов для подключения экскаватора к устройству перегона;
панель диагностики и защиты механизмов;
исполнительные устройства управления тормозами (например, электрогидравлические толкатели);
концевые и блокировочные выключатели;
элементы освещения рабочего пространства экскаватора;
элементы освещения и отопления кабины;
элементы предупредительной сигнализации;
блоки регистрации параметров рабочих циклов;
дополнительные устройства, обеспечивающие передачу и прием сигналов для встраивания системы управления экскаватором в АСУТП предприятия.

Конструктивные особенности при монтаже системы УК «Гранит»:

Якорь 6

При подготовке платформы экскаватора к монтажу системы, необходимо:

произвести демонтаж всех электрических шкафов старого оборудования в машинном зале;
если по условиям Договора в комплект поставки УК "Гранит" не входит ячейка в/в ввода (6 кВ), ее допускается не демонтировать;
внутрикузовные кабель-каналы по левому и переднему бортам машинного зала не демонтировать;
произвести демонтаж генераторной группы в машинном зале;
произвести демонтаж старого кресла, командоконтроллеров (пульта) и пульта управления в кабине машиниста;
произвести демонтаж всего кабельного хозяйства экскаватора, за исключением системы освещения (если кабели в удовлетворительном состоянии);
произвести чистку наружных кабель-каналов экскаватора после демонтажа кабелей;
изготовить короб противовеса и смонтировать его на месте генераторной группы, предварительно расчистив заднюю часть платформы;
засыпать в короб противовеса котргруз общей массой 12 500 кг, равномерно распределив его по отсекам короба;
смонтировать (приварить) опоры под шкафное оборудование и силовые трансформаторы (входят в поставку УК "Гранит").

Примечание: В связи с тем, что работы по монтажу оборудования УК "гранит" необходимо производить при наличии смонтированных в машинном зале всех компонентов экскаватора (включая электродвигатели и редуктора приводов подъема, поворота, вентиляторов обдува и компрессора), рекомендуется произвести следующие работы:

провести проверку электрических характеристик всех устройств экскаватора (двигатели, кольцевой токоприемник, вентиляторы, светильники, концевики и проч.);
провести ремонтно-регламентные работы и, при необходимости, замену механических частей экскаватора (редуктора, системы смазки, ресивер и проч.);
произвести покраску внутренних стен машинного зала экскаватора.

Реализованные проекты УК «Гранит» (апрель 2014):

Якорь 7

Разрез "Черниговец", ЭКГ-10 №185

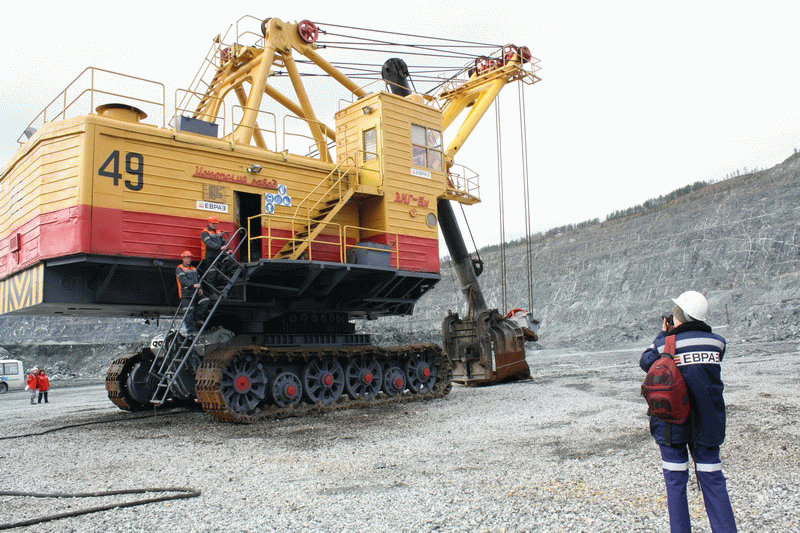

Качканар, ЭКГ-10 (пл.ЭКГ-8) №49

Новошахтинск, ЭКГ-12,5, №62

Каражыра, ЭКГ-10

Узбекистан, ЭКГ-10, №17

Черниговец, ЭКГ-12, №30

Якорь 8

Результаты эксплуатации УК «Гранит»:

Повышение надежности работы электрооборудования.
Снижение потребления электроэнергии экскаватором примерно на 30 %.
Обеспечение стабильности и однозначности характеристик электроприводов, установленных при настройке, при изменении условий окружающей среды и параметров питающей сети.
Исключение потребности замены щеток приводов генераторной группы и двигателей главных приводов, как следствие – снижение времени проведения регламентных работ на экскаваторе.
Обеспечение устойчивой работы экскаватора на "слабых" сетях (с просадками до 30% от номинального значения).
Существенное – на 10...15 °С снижение температуры в машинном отделении экскаватора как за счет исключения силовых агрегатов генераторной группы, так и за счет вентиляционной системы шкафов системы.
Существенное снижение вибрации всего экскаватора.
Снижение затрат на обслуживание электрооборудования: УК "Гранит" обслуживается электротехническим персоналом самого карьера, при этом, дополнительной подготовки персонала не требуется.
